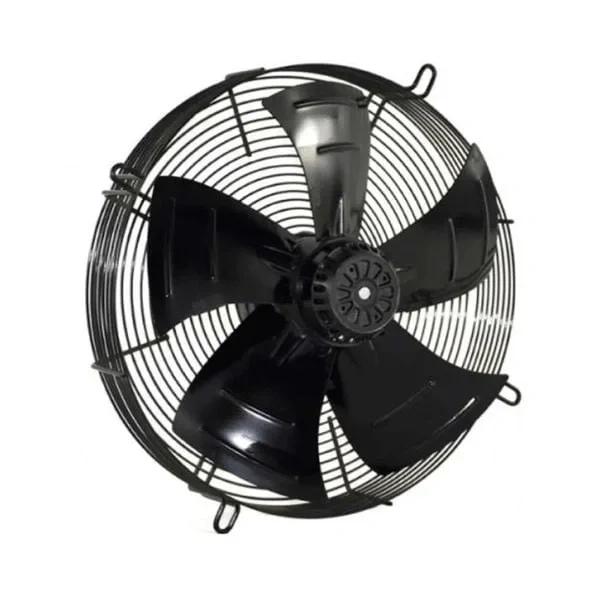

ebm-papst 560 mm blasend Axialventilator S4D560BQ0102 380V 1400 min⁻¹

Der ebm-papst 560 mm blasend Axialventilator S4D560BQ0102 380V 1400 min⁻¹ ist ein Lüfter/Ventilator-Bauteil für Kälte-, Klima- und Lüftungsanlagen.
Bestellware – Lieferzeit 3–4 Wochen
Versandklasse Schweres Paket: 35,58 € inkl. MwSt. (29,90 € netto) · Transport 1–3 Werktage. Bei gemischten Warenkörben gelten die Angaben unter Versand.
14 Tage Widerrufsrecht für Verbraucher · Rücksendung kostenlos (Rücksendeetikett) · AGB
Zahlung über Stripe. Die verfügbaren Zahlungsarten werden an der Kasse angezeigt. Kauf auf Rechnung für Geschäftskunden auf Anfrage und nach vorheriger Prüfung; bitte kontaktieren Sie uns vor der Bestellung.
Downloads
Technische Daten
| Hersteller-Modell | S4D560-BQ01-02 |
|---|---|
| Produktart | Axialventilator |
| Baugröße | 560 mm |
| Schutzart | IP54 |
| Masse | 15,9 kg |
| Gültig für Zulassung/Norm | CE |
| Umgebungstemperatur | −40 … 60 / −40 … 65 °C |
| Phase | 3~ |
| Nennspannung | 400 VAC |
| Frequenz | 50 / 60 Hz |
| Verschaltung | Δ / Y |
| Drehzahl (400 VAC, 50 Hz, Δ) | 1350 min⁻¹ |
| Drehzahl (400 VAC, 50 Hz, Y) | 1110 min⁻¹ |
| Drehzahl (400 VAC, 60 Hz, Δ) | 1540 min⁻¹ |
| Drehzahl (400 VAC, 60 Hz, Y) | 1150 min⁻¹ |
| Leistungsaufnahme (400 VAC, 50 Hz, Δ) | 1100 W |
| Leistungsaufnahme (400 VAC, 50 Hz, Y) | 760 W |
| Leistungsaufnahme (400 VAC, 60 Hz, Δ) | 1380 W |
| Leistungsaufnahme (400 VAC, 60 Hz, Y) | 840 W |
| Stromaufnahme (400 VAC, 50 Hz, Δ) | 2,32 A |
| Stromaufnahme (400 VAC, 50 Hz, Y) | 1,3 A |
| Stromaufnahme (400 VAC, 60 Hz, Δ) | 2,4 A |
| Stromaufnahme (400 VAC, 60 Hz, Y) | 1,45 A |
| Anlaufstrom (400 VAC, 50 Hz, Δ) | 10 A |
| Anlaufstrom (400 VAC, 50 Hz, Y) | 9,5 A |
| Anlaufstrom (400 VAC, 60 Hz, Δ) | 3,2 A |
| Max. Gegendruck (400 VAC, 50 Hz, Δ) | 170 Pa |
| Max. Gegendruck (400 VAC, 50 Hz, Y) | 115 Pa |
| Max. Gegendruck (400 VAC, 60 Hz, Δ) | 90 Pa |
| Max. Gegendruck (400 VAC, 60 Hz, Y) | 50 Pa |
| Volumenstrom (ErP-Designpunkt) | 7300 m³/h |
| Druckerhöhung (ErP-Designpunkt) | 206 Pa |
| Drehzahl (ErP-Designpunkt) | 1355 min⁻¹ |
| Marke | EbmPapst |
| Luftrichtung | Blasend |
| Drehzahl | 1400 |
Angaben aus der Artikelbezeichnung des Herstellers. Maßgeblich ist das Herstellerdatenblatt.
Auswahlhilfe
Beschreibung
Der ebm-papst 560 mm blasend Axialventilator S4D560BQ0102 380V 1400 min⁻¹ ist ein Lüfter/Ventilator-Bauteil für Kälte-, Klima- und Lüftungsanlagen. Produkte von ebm-papst stehen für Zuverlässigkeit und lange Lebensdauer.
Merkmale
- Für Verflüssiger, Verdampfer und Lüftungsanwendungen
Ventilator bzw. Lüftermotor für Verdampfer, Verflüssiger und Kühlmöbel.
- (DE, PDF, 12 S.)
Die verlinkten Dokumente werden vom Hersteller bereitgestellt; maßgeblich ist die dort jeweils aktuelle Fassung.
Technische Daten von ebm-papst: ErP-Tabelle der Betriebsanleitung (DE), Original-Betriebsanleitung (DE). Nenn- und Betriebspunkte (50/60 Hz, Dreieck/Stern) sind getrennt angegeben und nicht zusammengefasst.
