DRC KÄLTETECHNIK · SORTIMENT

Expansionsventil kaufen – Danfoss, Sporlan, Castel

574 Artikel

Produkte ansehen

Kurz erklärt

Expansionsventile dosieren den Kältemittelstrom zum Verdampfer. Kältemittel, Leistung und Überhitzungsregelung müssen zusammenpassen; thermostatische und elektronische Ausführungen benötigen passende Komponenten. Ein Expansionsventil für Klimaanlage, Wärmepumpe oder Kühlraum gibt es in thermostatischer und elektronischer Ausführung.

Worauf achten beim Kauf?
  • Kältemittel und Leistungsbereich abgleichen.
  • Düse und Ventilkörper gemeinsam auswählen.
  • Anschlussmaße und Druckausgleich prüfen.
  • Bei elektronischen Ventilen Regler und Antrieb abstimmen.

Produktauswahl 574 Artikel

Danfoss 068Z3348 TEN 2 thermostatisches Expansionsventil (R134a, Flare)Danfoss

Danfoss 068Z3348 TEN 2 thermostatisches Expansionsventil (R134a, Flare)

96,38 € inkl. MwSt.zzgl. Versand80,99 € zzgl. MwSt.

Sofort ab Lager

Nur noch 2 auf Lager

Danfoss 068Z3414 T 2 – thermostatisches Expansionsventil für R404A/R507ADanfoss

Danfoss 068Z3414 T 2 – thermostatisches Expansionsventil für R404A/R507A

54,60 € inkl. MwSt.zzgl. Versand45,88 € zzgl. MwSt.

Sofort ab Lager

Danfoss 068Z3415 TE 2 thermostatisches Expansionsventil (R404A/R507)Danfoss

Danfoss 068Z3415 TE 2 thermostatisches Expansionsventil (R404A/R507)

88,50 € inkl. MwSt.zzgl. Versand74,37 € zzgl. MwSt.

Sofort ab Lager

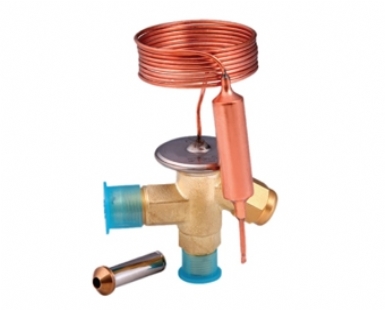

Alco Controls Alco A576 803239 Expansionsventil Unterteil FlanschAlco Controls

Alco A576 803239 Expansionsventil Unterteil Flansch

86,75 € inkl. MwSt.zzgl. Versand72,90 € zzgl. MwSt.

Bestellware – Lieferzeit 3–4 Wochen

Alco A576 Expansionsventil-Unterteil mit Flansch, PCN 803238.Alco Controls

Alco A576 Expansionsventil Unterteil Flansch PCN 803238

76,97 € inkl. MwSt.zzgl. Versand64,68 € zzgl. MwSt.

Bestellware – Lieferzeit 3–4 Wochen

Alco C 501-7 Unterteil 803234.Alco Controls

Alco C 501-7 Unterteil 803234

95,20 € inkl. MwSt.zzgl. Versand80,00 € zzgl. MwSt.

Bestellware – Lieferzeit 3–4 Wochen

Alco C501-5 Flansch für KälteanlagenAlco Controls

Alco C501-5 Flansch (803233)

89,54 € inkl. MwSt.zzgl. Versand75,24 € zzgl. MwSt.

Bestellware – Lieferzeit 3–4 Wochen

Alco Düseneinsatz X 11873-B4B, 803348.Alco Controls

Alco Düseneinsatz X 11873-B4B 803348

149,14 € inkl. MwSt.zzgl. Versand125,33 € zzgl. MwSt.

Bestellware – Lieferzeit 3–4 Wochen

Alco EX4-I21 elektronisches Expansionsventil 800615.Alco Controls

Alco elektronisches Expansionsventil EX4-I21 – (800615)

724,02 € inkl. MwSt.zzgl. Versand608,42 € zzgl. MwSt.

Bestellware – Lieferzeit 3–4 Wochen

Alco EX5-U21 elektronisches Expansionsventil 800618.Alco Controls

Alco elektronisches Expansionsventil EX5-U21 – 800618

687,82 € inkl. MwSt.zzgl. Versand578,00 € zzgl. MwSt.

Bestellware – Lieferzeit 3–4 Wochen

Alco EX7-I21 elektronisches Expansionsventil 800624.Alco Controls

Alco elektronisches Expansionsventil EX7-I21 – 800624

1.086,02 € inkl. MwSt.zzgl. Versand912,62 € zzgl. MwSt.

Bestellware – Lieferzeit 3–4 Wochen

Alco EX8-M21 elektronisches Expansionsventil 800629.Alco Controls

Alco EX8-M21 elektronisches Expansionsventil 800629

1.821,63 € inkl. MwSt.zzgl. Versand1.530,78 € zzgl. MwSt.

Bestellware – Lieferzeit 3–4 Wochen

Alco Controls Alco EXD-M03 807865 TreiberkabelAlco Controls

Alco EXD-M03 807865 Treiberkabel

74,58 € inkl. MwSt.zzgl. Versand62,67 € zzgl. MwSt.

Bestellware – Lieferzeit 3–4 Wochen

Alco Controls Alco Expansionsventil fest mit Düse TX7-N14 11 Ton 40 kW 806869Alco Controls

Alco Expansionsventil fest mit Düse TX7-N14 11 Ton 40 kW 806869

304,41 € inkl. MwSt.zzgl. Versand255,81 € zzgl. MwSt.

Bestellware – Lieferzeit 3–4 Wochen

Alco Controls Alco Expansionsventil fest mit Düse TX7-Z16 M 23 Ton 81 kW 806817Alco Controls

Alco Expansionsventil fest mit Düse TX7-Z16 M 23 Ton 81 kW 806817

268,46 € inkl. MwSt.zzgl. Versand225,60 € zzgl. MwSt.

Bestellware – Lieferzeit 3–4 Wochen

Alco Controls Alco Expansionsventil Obergehäuse R-407C / R-22 XC 726-NW100-2B – 803485Alco Controls

Alco Expansionsventil Obergehäuse R-407C / R-22 XC 726-NW100-2B – 803485

547,40 € inkl. MwSt.zzgl. Versand460,00 € zzgl. MwSt.

Bestellware – Lieferzeit 3–4 Wochen

Alco XC 726 HW100-2B Expansionsventil-Oberteil für R-22, 803070.Alco Controls

Alco Expansionsventil Oberteil R-22 XC 726 HW100-2B 803070

523,60 € inkl. MwSt.zzgl. Versand440,00 € zzgl. MwSt.

Bestellware – Lieferzeit 3–4 Wochen

Alco Controls Alco Expansionsventil TCLE 1000 NW R-407CAlco Controls

Alco Expansionsventil TCLE 1000 NW R-407C

275,13 € inkl. MwSt.zzgl. Versand231,20 € zzgl. MwSt.

Bestellware – Lieferzeit 3–4 Wochen

Alco Controls Alco Expansionsventil TCLE 1200 HW 100WL 5/8 X 7/8 R-22 809119Alco Controls

Alco Expansionsventil TCLE 1200 HW 100WL 5/8 X 7/8 R-22 809119

448,89 € inkl. MwSt.zzgl. Versand377,22 € zzgl. MwSt.

Bestellware – Lieferzeit 3–4 Wochen

Alco Controls Alco Expansionsventil TCLE 300HW100WL3 PCN809111 R-22Alco Controls

Alco Expansionsventil TCLE 300HW100WL3 PCN809111 R-22

184,45 € inkl. MwSt.zzgl. Versand155,00 € zzgl. MwSt.

Bestellware – Lieferzeit 3–4 Wochen

Alco Controls Alco Expansionsventil TIE-HAD10 R-22 mit äußerem Druckausgleich mit Verschraubung – 802430Alco Controls

Alco Expansionsventil TIE-HAD10 R-22 mit äußerem Druckausgleich mit Verschraubung – 802430

102,82 € inkl. MwSt.zzgl. Versand86,40 € zzgl. MwSt.

Bestellware – Lieferzeit 3–4 Wochen

Alco Controls Alco Expansionsventil TIE-MW R-134a mit äußerem Druckausgleich mit Verschraubung – 802446Alco Controls

Alco Expansionsventil TIE-MW R-134a mit äußerem Druckausgleich mit Verschraubung – 802446

97,78 € inkl. MwSt.zzgl. Versand82,17 € zzgl. MwSt.

Bestellware – Lieferzeit 3–4 Wochen

Alco Controls Alco Expansionsventil TIE-MW55 mit äußerem Druckausgleich geschweißt R-134a 802456Alco Controls

Alco Expansionsventil TIE-MW55 mit äußerem Druckausgleich geschweißt R-134a 802456

181,96 € inkl. MwSt.zzgl. Versand152,91 € zzgl. MwSt.

Bestellware – Lieferzeit 3–4 Wochen

Alco Controls Alco Expansionsventil TIE-SAD10 mit äußerem Druckausgleich mit Verschraubung R-404A 802477Alco Controls

Alco Expansionsventil TIE-SAD10 mit äußerem Druckausgleich mit Verschraubung R-404A 802477

159,28 € inkl. MwSt.zzgl. Versand133,85 € zzgl. MwSt.

Bestellware – Lieferzeit 3–4 Wochen

Ratgeber zur Auswahl und Wartung

Das Expansionsventil regelt die Kältemitteleinspritzung in den Verdampfer und hält die Überhitzung konstant – es entscheidet damit maßgeblich über Effizienz und Betriebssicherheit der gesamten Anlage. Wir führen thermostatische Expansionsventile (TEV) mit innerem und äußerem Druckausgleich, elektronische Expansionsventile (EEV) mit Schrittmotorantrieb sowie Kapillarrohre und Düsen von Danfoss, Alco, Sporlan, Castel, Sanhua und Dunan.

Auswahlkriterien

  • Kältemittel: Die thermostatische Füllung des Fühlers ist kältemittelspezifisch. Ein Ventil mit R449A-Füllung arbeitet mit R134a nicht korrekt – die Typenbezeichnung (z. B. TES 2, TEX 2, TEN 2) gibt Auskunft.
  • Leistung: Ventile werden nach Nennkälteleistung bei definierten Bedingungen ausgewählt. Ein überdimensioniertes Ventil pendelt (Hunting), ein zu kleines führt zu Leistungsmangel und hoher Überhitzung.
  • Druckausgleich: Innerer Ausgleich bei kleinem Druckabfall im Verdampfer, äußerer Ausgleich (mit Ausgleichsleitung) bei Verdampfern mit Verteiler oder hohem Druckverlust.
  • Anschluss: Löt- (ODF) oder Bördelausführung (SAE), ggf. mit wechselbarer Düse (Orifice) zur Leistungsanpassung.
  • EEV statt TEV: Elektronische Ventile regeln präziser, erlauben tiefere Verflüssigungsdrücke und sparen im Teillastbetrieb messbar Energie – sie benötigen jedoch einen passenden Regler und Drucktransmitter.

Einsatzbereiche

Thermostatische und elektronische Expansionsventile arbeiten in Kühl- und Tiefkühlmöbeln, Kühlraumaggregaten, Verbundanlagen, Wärmepumpen, Klimageräten, Flüssigkeitskühlsätzen und in der industriellen Prozesskälte.

Marken & Lieferung

Danfoss (TES/TEX/TEN, ETS), Alco Controls (TI, TX), Sporlan, Castel, Sanhua und Dunan – dazu Ersatzdüsen, Fühlerklemmen und Ausgleichsleitungsverschraubungen. Gängige Größen sind ab Lager verfügbar.

Bei der Planung hilft der Vergleich thermostatisches oder elektronisches Expansionsventil dabei, Regelung, Sensorik und Betriebsbedingungen aufeinander abzustimmen.

Häufige Fragen

Wie stelle ich die Überhitzung richtig ein?

Die Betriebsüberhitzung ist die Temperatur des Kältemitteldampfs am Verdampferaustritt minus die Verdampfungstemperatur beim dort gemessenen Druck; bei zeotropen Gemischen ist die Taupunkttemperatur maßgeblich. Bei thermostatischen Ventilen ist die statische Überhitzung die Öffnungsschwelle. Die gemessene Gesamtüberhitzung setzt sich aus statischer und lastabhängiger Öffnungsüberhitzung zusammen: Gesamtüberhitzung = statische Überhitzung + Öffnungsüberhitzung. Zielwert, Verstellschritte und Stabilisierungszeit nach Ventil- und Anlagenhersteller wählen; 4–8 K sind kein allgemeiner statischer Einstellwert. Weitere Hinweise: Überhitzung einstellen.

Warum pendelt mein Expansionsventil?

Pendeln entsteht meist durch Überdimensionierung, schlechten thermischen Kontakt des Fühlers, falsche Fühlerposition oder fehlenden äußeren Druckausgleich. Der Fühler gehört auf die waagerechte Saugleitung in 10-Uhr- oder 2-Uhr-Position, sauber metallisch anliegend und isoliert.

Wo wird der Fühler montiert?

Auf der Saugleitung unmittelbar nach dem Verdampferaustritt, auf einem geraden, waagerechten Rohrstück, metallisch blank und mit Metallschelle befestigt. Bei Rohren bis 22 mm auf 12 Uhr, darüber auf 10 oder 2 Uhr – nie auf 6 Uhr, da sich dort Öl sammelt.

Kann ich ein TEV durch ein EEV ersetzen?

Technisch ja, und in vielen Fällen lohnt es sich energetisch. Erforderlich sind zusätzlich ein Regler (z. B. Danfoss EKE, Carel EVD), ein Drucktransmitter und ein Temperaturfühler. Die Investition amortisiert sich vor allem bei Anlagen mit langen Laufzeiten und schwankender Last.

Was bedeutet MOP?

MOP steht für Maximum Operating Pressure – eine Begrenzung des Verdampfungsdrucks beim Anfahren. Die Ventilfüllung verliert oberhalb eines definierten Drucks ihre Wirkung und drosselt die Einspritzung, wodurch der Verdichtermotor beim Start nicht überlastet wird.

Reicht es, nur die Düse zu tauschen?

Bei Ventilen mit wechselbarer Düse reicht oft der Tausch des Orifice — das ist günstiger und schneller als ein komplettes Ventil. Mehr dazu: Expansionsventil wechseln.
