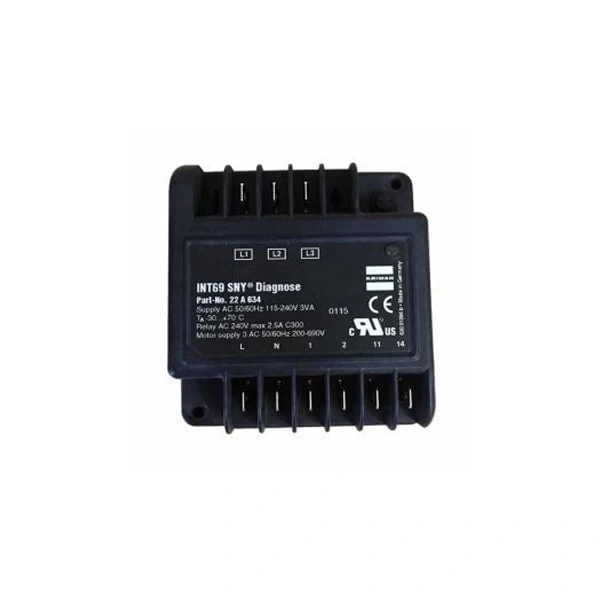

Refcomp INT 69 Y (RCY) KW-22A634 Schrauben Motor Schutz

Geräte zur Temperaturregelung und -überwachung in Kühl-, Tiefkühl- und Klimaanwendungen. Hersteller: Refcomp. Elektronischer Regler bzw. Thermostat zur Temperatursteuerung.
Bestellware – Lieferzeit 3–4 Wochen
Versandklasse Schweres Paket: 35,58 € inkl. MwSt. (29,90 € netto) · Transport 1–3 Werktage. Bei gemischten Warenkörben gelten die Angaben unter Versand.
14 Tage Widerrufsrecht für Verbraucher · Rücksendung kostenlos (Rücksendeetikett) · AGB
Zahlung über Stripe. Die verfügbaren Zahlungsarten werden an der Kasse angezeigt. Kauf auf Rechnung für Geschäftskunden auf Anfrage und nach vorheriger Prüfung; bitte kontaktieren Sie uns vor der Bestellung.
Downloads
Technische Daten
| Anschlussart | 6,3-mm-Flachstecker |
|---|---|
| Befestigung | Schraubbefestigung |
| Betrieb mit Frequenzumformer | Nicht geeignet |
| Falsche Phasenfolge | Verriegelte Abschaltung |
| Gehäusematerial | PA, glasfaserverstärkt |
| Gewicht | ca.200 g |
| Grenze Schalthäufigkeit | 3 Abschaltungen in30 s |
| Hersteller des Motorschutzes | KRIWAN |
| Kurzschlussüberwachung PTC | typisch<30 Ω |
| Leistungsaufnahme | 3 VA |
| Maximale Länge der Sensoranschlussleitung | 30 m |
| Mechanische Lebensdauer | ca.1 Mio. Schaltspiele |
| Phasenausfallüberwachung | Ab ca.1 s nach Motorstart bis Motorstopp aktiv |
| Phasenfolgeüberwachung | Ab ca.1 s nach Motorstart für5 s aktiv |
| Phasenüberwachung inaktiv nach Motorstopp | ca.15 s |
| R25 gesamt | <1,8 kΩ |
| Relaiskontakt 22A634 | AC240 V;2,5 A;C300;mindestens AC/DC24 V20 mA |
| Rücksetzung | Netzreset>5 s, wenn kein Fehler mehr vorliegt |
| Rückstellwiderstand | 2,75 ±20 % kΩ |
| Schnittstelle | Diagnose Port(DP) |
| Schutzart nach EN60529 | IP00 |
| Statischer Auslösewiderstand | 4,5 ±20 % kΩ |
| Temperatursensoren | 1–2 AMS in Serie; alternativ1–9 PTC nach DIN44081/DIN44082 in Serie |
| Toleranz Versorgungsspannung | −15…+10 % |
| Versorgungsfrequenz | 50/60 Hz |
| Versorgungsspannung AC | 115–240 V |
| Wiedereinschaltverzögerung nach Schalthäufigkeitsüberschreitung | 5 ±1 min |
| Wiedereinschaltverzögerung nach statischer Motortemperaturabschaltung | 5 ±1 min |
| Zulassung | UL File Nr.E75899;cURus |
| Zulässige Umgebungstemperatur | −30…+70 °C |
| Marke | Refcomp |
| Produktart | Motorschutz mit Schraubanschluss |
Angaben aus der Artikelbezeichnung des Herstellers. Maßgeblich ist das Herstellerdatenblatt.
Auswahlhilfe
Beschreibung
Geräte zur Temperaturregelung und -überwachung in Kühl-, Tiefkühl- und Klimaanwendungen. Hersteller: Refcomp.
Elektronischer Regler bzw. Thermostat zur Temperatursteuerung.
- (DE, PDF)
Die verlinkten Dokumente werden vom Hersteller bereitgestellt; maßgeblich ist die dort jeweils aktuelle Fassung.
Technische Daten aus Herstellerunterlagen von RefComp (A634_INT69_Diagnose_70000479_0.pdf). 50-Hz- und 60-Hz-Werte sowie Stern-/Dreieck-Angaben sind getrennt aufgeführt und nicht zusammengefasst.
