Schaugläser
182 Artikel

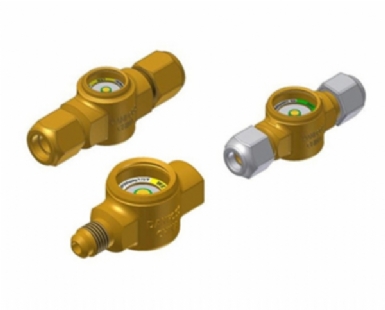

DanfossDanfoss 014L0161 SGN 6 - 1/4" Bördel
DanfossDanfoss 014L0161 SGN 6 – 1/4″ mit Verschraubung Schauglas
DanfossDanfoss 014L0161 SGN 6 – 1/4″ mit Verschraubung Schauglas
DanfossDanfoss 014L0163 SGN 12 - 1/2" Bördel
DanfossDanfoss 014L0163 SGN 12 – 1/2″ mit Verschraubung Schauglas
DanfossDanfoss 014L0163 SGN 12 – 1/2″ mit Verschraubung Schauglas
DanfossDanfoss 014L0171 SGP 6 - 6 mm Bördel
DanfossDanfoss 014L0171 SGP 6 – 6 mm mit Verschraubung Schauglas
DanfossDanfoss 014L0171 SGP 6 – 6 mm mit Verschraubung Schauglas
DanfossDanfoss 014L0172 SGP 10 N - 10 mm Bördelanschluss
DanfossDanfoss 014L0173 SGP 12 N 12 - 12 mm Bördel
DanfossDanfoss 014L0173 SGP 12 N 12 – 12 mm mit Verschraubung Schauglas
DanfossDanfoss 014L0173 SGP 12 N 12 – 12 mm mit Verschraubung Schauglas

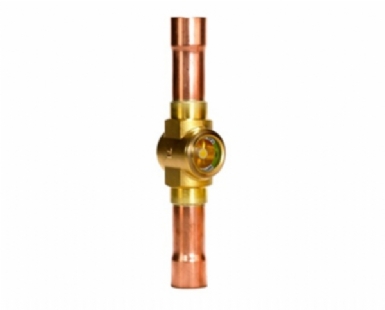

DanfossDanfoss 014L0181 SGP 6S N - 1/4" gelötet
DanfossDanfoss 014L0181 SGP6SN (R-410A FÜR 52 BAR) geschweißt Schauglas 1/4″
DanfossDanfoss 014L0181 SGP6SN (R-410A FÜR 52 BAR) geschweißt Schauglas 1/4″
DanfossDanfoss 014L0182 SGP 10S N - 3/8" gelötet
DanfossDanfoss 014L0182 SGP10SN (R-410A FÜR 52 BAR) geschweißt Schauglas 3/8″
DanfossDanfoss 014L0182 SGP10SN (R-410A FÜR 52 BAR) geschweißt Schauglas 3/8″
DanfossDanfoss 014L0183 SGP 12S N - 1/2" gelötet
DanfossDanfoss 014L0183 SGP12SN (R-410A FÜR 52 BAR) geschweißt Schauglas 014L1130 1/2″
DanfossDanfoss 014L0183 SGP12SN (R-410A FÜR 52 BAR) geschweißt Schauglas 014L1130 1/2″
DanfossDanfoss 014L0184 SGP 16S N - 5/8" gelötet
DanfossDanfoss 014L0184 SGP16SN (R-410A FÜR 52 BAR) geschweißt Schauglas 5/8″
Schaugläser mit Feuchtigkeitsindikator zeigen auf einen Blick, ob der Kältekreis blasenfrei arbeitet und ob das Kältemittel trocken ist – ein einfaches, aber aussagekräftiges Diagnosewerkzeug.
Auswahlkriterien
- Anschluss: Löt- (ODF) oder Bördelausführung (SAE) in 1/4″ bis 1-5/8″.
- Druckstufe: Für R410A sind Ausführungen bis 46 bar erforderlich; Standardgläser bis 35 bar reichen nicht aus.
- Indikator: Farbumschlag grün (trocken) nach gelb (feucht) – die Ansprechschwelle liegt kältemittelabhängig bei 15 bis 75 ppm Wassergehalt.
Einsatzbereiche
Flüssigkeitsleitung nach dem Filtertrockner in Kühlraumaggregaten, Verbundanlagen, Kühlmöbeln, Wärmepumpen und Klimageräten.
Marken & Lieferung
Danfoss (SGP, SGN), Castel, Alco, Sanhua und Frigopoint in allen gängigen Nennweiten.
Häufige Fragen
Was bedeuten Blasen im Schauglas?
Meist Kältemittelmangel, häufig durch eine Undichtigkeit. Weitere Ursachen sind zu geringe Unterkühlung, ein verstopfter Filtertrockner oder ein zu großer Druckverlust in der Flüssigkeitsleitung. Wichtig: Blasen unmittelbar nach dem Anlauf oder während der Abtauung sind normal – bewerten Sie das Bild erst im eingeschwungenen Betrieb.
Der Indikator ist gelb – was nun?
Gelb bedeutet Feuchtigkeit im Kreislauf. Der Filtertrockner ist zu wechseln; danach sollte der Indikator innerhalb von ein bis zwei Betriebstagen wieder auf grün umschlagen. Bleibt er gelb, ist die Feuchtigkeitsmenge zu groß und die Anlage muss evakuiert werden.
Wo wird das Schauglas eingebaut?
In der Flüssigkeitsleitung nach dem Filtertrockner und vor dem Expansionsventil – möglichst in einem geraden, waagerechten Abschnitt mit ausreichend Abstand zu Bögen, damit das Strömungsbild aussagekräftig ist.
