DRC KÄLTETECHNIK · SORTIMENT
Schauglas Kältetechnik kaufen – Danfoss, Castel
83 Artikel
Produkte ansehenKurz erklärt
Schaugläser mit Feuchtigkeitsindikator – fachlich auch als Schauglasanzeiger bezeichnet – zeigen auf einen Blick, ob der Kältekreis blasenfrei arbeitet und ob das Kältemittel trocken ist – ein einfaches, aber aussagekräftiges Diagnosewerkzeug.
Worauf achten beim Kauf?
- Anschluss: Löt- (ODF) oder Bördelausführung (SAE) in 1/4″ bis 1-5/8″.
- Druckstufe: Für R410A sind Ausführungen bis 46 bar erforderlich; Standardgläser bis 35 bar reichen nicht aus.
- Indikator: Farbskala und Ansprechschwellen sind hersteller-, kältemittel- und temperaturabhängig. Bei vielen Anzeigen bedeutet grün trocken und gelb feucht; maßgeblich ist die Skala am Schauglas bzw. im Herstellerdatenblatt.
Produktauswahl 83 Artikel
HoneywellHoneywell SBI 12 Schauglas 3/4" x 3/4" UNF
Sofort ab Lager
SanhuaSanhua SYJ06H11 Schauglas 1/4" geschweißt
Sofort ab Lager

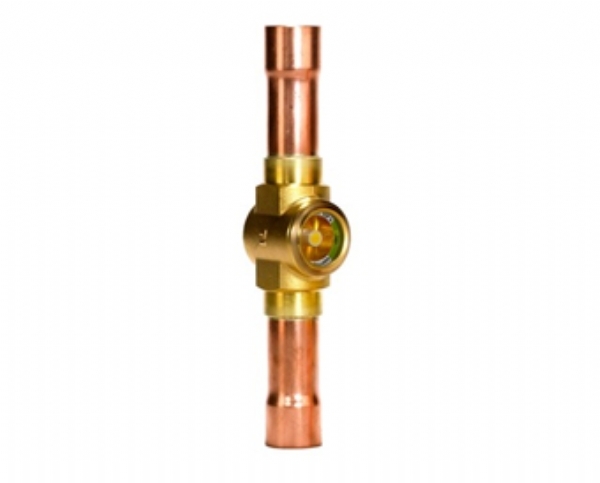

Alco ControlsAlco MIA 012 PCN 805853 geschweißt Schauglas 1/2″
Bestellware – Lieferzeit 3–4 Wochen
Alco ControlsAlco MIA 058 PCN 805854 geschweißt Schauglas 5/8″
Bestellware – Lieferzeit 3–4 Wochen
CastelCastel 3770/11 Schauglas 35 mm gelötet
Bestellware – Lieferzeit 3–4 Wochen
CastelCastel 3770/M42 Schauglas 42 mm gelötet
Bestellware – Lieferzeit 3–4 Wochen
CastelCastel 3780/11 Rohr oben geschweißt Schauglas 35 mm
Bestellware – Lieferzeit 3–4 Wochen
CastelCastel 3780/7 Rohr oben geschweißt Schauglas 7/8″
Bestellware – Lieferzeit 3–4 Wochen
CastelCastel 3780/9 Rohr oben geschweißt Schauglas 1 1/8″ Satteltyp
Bestellware – Lieferzeit 3–4 Wochen
CastelCastel 3910/22 mit Verschraubung Schauglas 1/4″
Bestellware – Lieferzeit 3–4 Wochen
CastelCastel 3940/5 geschweißt Schauglas 5/8″
Bestellware – Lieferzeit 3–4 Wochen
Castel 3950/33 mit Verschraubung Schauglas 3/8″
Bestellware – Lieferzeit 3–4 Wochen
DanfossDanfoss 014-0161 SGN 6 - 1/4" Bördel
Bestellware – Lieferzeit 3–4 Wochen
DanfossDanfoss 014-0162 SGN 10 - 3/8" Bördel
Bestellware – Lieferzeit 3–4 Wochen

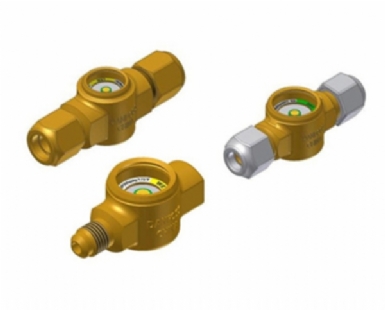

DanfossDanfoss 014-0163 SGN 12 - 1/2" Bördel
Bestellware – Lieferzeit 3–4 Wochen
Danfoss 014-0165 SGN 16 – 5/8″ mit Verschraubung Schauglas
Bestellware – Lieferzeit 3–4 Wochen
DanfossDanfoss 014-0181 SGN 6S Schauglas 1/4″ gelötet
Bestellware – Lieferzeit 3–4 Wochen
Danfoss 014-0182 SGN 10S geschweißt Schauglas 3/8″ 014-0246
Bestellware – Lieferzeit 3–4 Wochen
DanfossDanfoss 014-0183 SGN 12S Schauglas 1/2″ 014-0117 gelötet
Bestellware – Lieferzeit 3–4 Wochen
DanfossDanfoss 014-0184 SGN 16S Schauglas 5/8″ gelötet
Bestellware – Lieferzeit 3–4 Wochen
Danfoss 014-0185 SGN 19S geschweißt Schauglas 3/4″
Bestellware – Lieferzeit 3–4 Wochen
Danfoss 014-0186 SGN 22S geschweißt Schauglas 7/8″
Bestellware – Lieferzeit 3–4 Wochen
DanfossDanfoss 014-0187 SGN 22S - 1 1/8" gelötet
Bestellware – Lieferzeit 3–4 Wochen
Danfoss 014L0161 SGN 6 – 1/4″ mit Verschraubung Schauglas
Bestellware – Lieferzeit 3–4 Wochen
Ratgeber zur Auswahl und Wartung
Einsatzbereiche
Flüssigkeitsleitung nach dem Filtertrockner in Kühlraumaggregaten, Verbundanlagen, Kühlmöbeln, Wärmepumpen und Klimageräten.
Marken & Lieferung
Danfoss (SGP, SGN), Castel, Alco, Sanhua und Frigopoint in allen gängigen Nennweiten.
Häufige Fragen
Was bedeuten Blasen im Schauglas?
Meist Kältemittelmangel, häufig durch eine Undichtigkeit. Weitere Ursachen sind zu geringe Unterkühlung, ein verstopfter Filtertrockner oder ein zu großer Druckverlust in der Flüssigkeitsleitung. Wichtig: Blasen unmittelbar nach dem Anlauf oder während der Abtauung sind normal – bewerten Sie das Bild erst im eingeschwungenen Betrieb.
Der Indikator ist gelb – was nun?
Prüfen Sie zuerst die Hersteller-Farbskala: Bei vielen Anzeigen bedeutet gelb feucht und grün trocken. Zeigt der Indikator unter normalen Betriebsbedingungen zu viel Feuchtigkeit an, sind Ursache und Filtertrockner zu prüfen und der Trockner gegebenenfalls zu wechseln. Die Anzeige anschließend nach Herstellervorgabe erneut beurteilen; bei anhaltender Feuchtigkeit sind weitere Maßnahmen zur Trocknung erforderlich.
Wo wird das Schauglas eingebaut?
In der Flüssigkeitsleitung nach dem Filtertrockner und vor dem Expansionsventil – möglichst in einem geraden, waagerechten Abschnitt mit ausreichend Abstand zu Bögen, damit das Strömungsbild aussagekräftig ist.
