Schaugläser
182 Artikel
DanfossDanfoss 014L0184 SGP16SN (R-410A FÜR 52 BAR) geschweißt Schauglas 5/8″
DanfossDanfoss 014L0185 SGP 19S N - 3/4" gelötet
DanfossDanfoss 014L0185 SGP19SN (R-410A FÜR 52 BAR) geschweißt Schauglas 3/4″
DanfossDanfoss 014L0185 SGP19SN (R-410A FÜR 52 BAR) geschweißt Schauglas 3/4″
DanfossDanfoss 014L0186 SGP 22S N - 7/8" gelötet
DanfossDanfoss 014L0186 SGP22SN (R-410A FÜR 52 BAR) geschweißt Schauglas 7/8″
DanfossDanfoss 014L0186 SGP22SN (R-410A FÜR 52 BAR) geschweißt Schauglas 7/8″

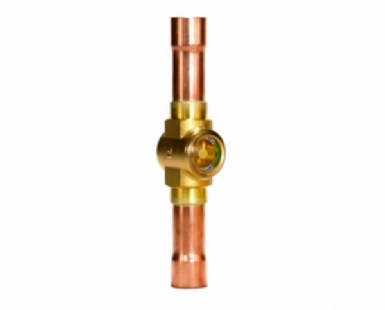

DanfossDanfoss 014L0187 SGP 22S N - 1 1/8" gelötet
DanfossDanfoss 014L0187 SGP22SN (R-410A für 52 Bar) geschweißt Schauglas 1 1/8″
DanfossDanfoss 014L0187 SGP22SN (R-410A für 52 Bar) geschweißt Schauglas 1 1/8″
DanfossDanfoss 014L0191 SGN 6S N - 6 mm gelötet
DanfossDanfoss 014L0191 SGN 6S N – 6 mm geschweißt Schauglas
DanfossDanfoss 014L0191 SGN 6S N – 6 mm geschweißt Schauglas
DanfossDanfoss 014L0192 SGN 10S N - 10 mm gelötet
DanfossDanfoss 014L0192 SGN 10S N – 10 mm geschweißt Schauglas
DanfossDanfoss 014L0192 SGN 10S N – 10 mm geschweißt Schauglas
EcaEca Feuchte Göst. geschweißt Schauglas 601017320 7/8″ 22 MM
EcaEca Feuchte Göst. geschweißt Schauglas 601017320 7/8″ 22 MM
GMCGmc MI2MM mit Verschraubung Schauglas 1/4″
GMCGmc MI2MM mit Verschraubung Schauglas 1/4″
GMCGmc MI2S Kupferrohr Uzantili geschweißt Schauglas 1/4″
GMCGmc MI2S Kupferrohr Uzantili geschweißt Schauglas 1/4″
GMCGmc MI2SLP geschweißt Schauglas 1/4″ Eyer Tipi
GMCGmc MI2SLP geschweißt Schauglas 1/4″ Eyer Tipi
Schaugläser mit Feuchtigkeitsindikator zeigen auf einen Blick, ob der Kältekreis blasenfrei arbeitet und ob das Kältemittel trocken ist – ein einfaches, aber aussagekräftiges Diagnosewerkzeug.
Auswahlkriterien
- Anschluss: Löt- (ODF) oder Bördelausführung (SAE) in 1/4″ bis 1-5/8″.
- Druckstufe: Für R410A sind Ausführungen bis 46 bar erforderlich; Standardgläser bis 35 bar reichen nicht aus.
- Indikator: Farbumschlag grün (trocken) nach gelb (feucht) – die Ansprechschwelle liegt kältemittelabhängig bei 15 bis 75 ppm Wassergehalt.
Einsatzbereiche
Flüssigkeitsleitung nach dem Filtertrockner in Kühlraumaggregaten, Verbundanlagen, Kühlmöbeln, Wärmepumpen und Klimageräten.
Marken & Lieferung
Danfoss (SGP, SGN), Castel, Alco, Sanhua und Frigopoint in allen gängigen Nennweiten.
Häufige Fragen
Was bedeuten Blasen im Schauglas?
Meist Kältemittelmangel, häufig durch eine Undichtigkeit. Weitere Ursachen sind zu geringe Unterkühlung, ein verstopfter Filtertrockner oder ein zu großer Druckverlust in der Flüssigkeitsleitung. Wichtig: Blasen unmittelbar nach dem Anlauf oder während der Abtauung sind normal – bewerten Sie das Bild erst im eingeschwungenen Betrieb.
Der Indikator ist gelb – was nun?
Gelb bedeutet Feuchtigkeit im Kreislauf. Der Filtertrockner ist zu wechseln; danach sollte der Indikator innerhalb von ein bis zwei Betriebstagen wieder auf grün umschlagen. Bleibt er gelb, ist die Feuchtigkeitsmenge zu groß und die Anlage muss evakuiert werden.
Wo wird das Schauglas eingebaut?
In der Flüssigkeitsleitung nach dem Filtertrockner und vor dem Expansionsventil – möglichst in einem geraden, waagerechten Abschnitt mit ausreichend Abstand zu Bögen, damit das Strömungsbild aussagekräftig ist.
